Домен *.ee - ето естонцы штоли? Видать не разучились еще по русски читать..

[альяно]

у меня в скрипте форума есть СЧЕТЧИК

я про подобный счетчик уже писал ( http://www.alyno.ru/old-forum/viewtopic.php?t=61&highlight=%D1%D7%C5%D2%D7%C8%CA )

Он учитывает ВСЁ ....

- начиная от того какая операционная система - у каждого вошедшего в форум, кончая разрешением его экрана ....

этот счетчик - определяет с какого сайта и с какой страницы к нам попал посетитель - вчера, с указанного выше сайта, к нам обращались более 20 раз .....

Всё просто !!!!!

[satfanat]

[Li]

меня очень заинтересовал этот моноблок - хотелось бы увидить ево из нутри - обесчаю собрать такой, результаты выложу на форуме

PS. канвертеры уже есть.

[BNX]

To Li
Ну пользуйте же в конце концов ПОИСК.

http://www.alyno.ru/old-forum/viewtopic.php?t=477&highlight=%CE%D0%D2%CE%CC%CE%C4

А тут чертеж

http://img179.echo.cx/img179/8241/4324tj.gif

[Li]

Sorry, I'm writing from linux, and I have no kiriliks.

I vave a new sujestion for making a dual C band converter - it's a good thing when you need in it



You can see in the picture the connection between 1 and 2 with thin wire.
You have to remove this wire, and wire wich came from power for gate on fet (2), after that try to put there anather converter like that and make necesary connections.
After all operations you will get an dual converter, and if you want to add ku converter, you can do it - aliano wrote about it many many times.
I wish you - Success

[J.Forfun]

Вот это спасет тебя ( и нас ): www.translit.ru

Если можно, по-русски расскажи:
- что такое "дуальный конвертер" в твоем понимании ?
- на чем строится твое предположение ( suGGestion)?
- в каком месте альяно писал об этом "много раз"?
_________________
The fish does not think. Because...

[Li]

[альяно]

Что тема - задохлась
подолью масло в огонь !!!
_____________________________

По-моему есть ещё один способ "совмещения С и Ku конвертеров"
для приема обоих диапазонов с ОДНОГО спутника на одной
(немоторизированной ) антенне

Особенно легко реализовать этот способ на оффсетной антенне
(хотя можно и на прямофокусной)

При этом "конструкция" не сложнее "технологии маленьких дырочек"
от д-ра Спока

Могу дать идею ...
- самому попробовать нет времени ....

[lnj]

ждемс
мне особенно интересно на прямофокуску

[альяно]

У меня сейчас дома - НЕТ прямофокусной антенны

поэтому - покажу "идею" на примере оффсета ....

.... фото оффсетки с двумя конверторами (С и Ku)
и "прибамбасом"
... сегодня выложу ....

[xiva]

Хе, попробую догадаться. У меня тоже на эту тему родилась идея. Боюсь не успею стать первооткрывателем :). Теория простая - в фокус помещаем призму (ну конечно же уголок из пакета от сока! :)), ребром в сторону антены. А по бокам от этого уголка (радиоотражающего) пристраиваем два конвертера.
Может и непонятно объяснил, но если у альяно другая идея, то обязуюсь свою проверить на практике и отчитаться.
_________________
gl

[lnj]

такая примочка лучше для офсета, так как не будет закрывать зеркало
а для прямофокуски тень будет

[альяно]

Нет идея проще ... и не такая уж новая ...

_____________________

Идея этого решения пришла когда я недавно проводил
экперименты с самодельным "наклонно-выдвижным" держателем конвертера

вот в этой теме http://www.alyno.ru/old-forum/viewtopic.php?p=13560#13560

У этого держателя легко можно изменить наклон с помощью тальрепа в "хвостовике держателя"




Вот я и вспомнил про знаменитые "салазки" Skystara
с помощью которых он "меняет" конвертер в фокусе
у своей 4-х метровой антенны ....
Перемещает салазки небольшой актюатор ...



Подобная конструкция не подходит для малых антенн
из-за большого "затенения" ....

вот я и подумал сделать "переключение" конвертеров
подъёмом и опусканием штанги держателя ....

Для этого надо установить конвертеры ОДИН над ДРУГИМ
(причем Ku- сверху)

Примерно вот так ....



... а переключать конвертеры - опусканием и подъёмом штанги

Процесс "переключения" можно легко автоматизировать
если ( по аналогии с конструкцией Skystar"a )
заменить тальреп



............. на маленький (8-10 дюймов) АКТЮАТОР





А можно для "переключения" использовать
ЭЛЕКТРОМАГНИТ - (типа контактора или используемый
да дверных замков )

[xiva]

Естественно.

[Спок]

Давно уж собирался рекомендовать металлопластиковую трубу, думал, - наилучший вариант, - и КЗ исключён и работать с ней удобно (резать, подгонять)...

Никак руки не доходили до этого... так кусок трубы и лежит уже месяца три...

Очень хорошо, что Егор попробовал этот вариант....

Вообще, первоначальная идея у меня была, сделать волновод... причём попробовать максимально длинный, что бы конвертер можно было расположить где нам удобнее, а не ему...

Увы, теперь до лета уже вряд ли получится испробовать...
_________________
Всем удачного приема!!!

[alexmalex]

[alexmalex]

[Chechaco]

Приходилось совмещать С и ku подобным образом, только в качестве ku волновода применял современную сантех трубку с фторопластом внутри, потом тонкий алюминий, потом пластик (винил?). Легко гнуть, не возникает гальваническая пара. В торец работающий облучателем лучше вставить фторопластовую полусферу для прямофокусной, или конус для офсетки-выигрыш 3-5% по шкале Q. Так как нужна была только одна поляризация, V, применил старый конвертор с прямоугольным входом. Для сопряжения волновод преобразовал также в прямоугольный, с помощью конусной оправки, и эпоксидкой приклеил фланец.

[alexmalex]

[ZhukovAV]

У меня стоит моноблок, который на фотке выше по ветке. На нем 2 конвертера pauxis для С диапазона и 1 Inverto для Ку диапазона.
Практически ловится все орбита от ямала до амоса (дальше тополь не дает ). Точно такие же комплекты стоят еще у 3 человек. Все довольны. Единственно что пришлось изобретать , да и то не всем, так это кронштейн крепления, который на митино абыли купить (отдельно идет). Качество сигнала хорошее, на некоторых тарнспордераз до 90% по шкале дрима.

[sewa]

Здравствуйте Народ на форуме
Я человек новый на форуме но прочитал весь форум по совмещению голов С и Ку сделал чудо как у Спока в зад С вставил Ку обе башки
китайские С Eurostar1100 а Ку ваще какая то АТ тарель у меня 1.8
лепестковая прямофокус настроеная на Ямал поставил это чудо на тарель думал не получится так как я еще 2 месяца как занимаюсь спутниками, включил и даже сам не ожидал такого сразу протянуло
все проги на С потом прогнал Ку и тоже вытащил все каналы на Ку
там ихвсего 5. Главное что на голову С без пластины берет все проги
сигнал качества 50- 70 на С и 65-75Ку . Ресивер TOPFIELD8000
сам я из Томска поэтому как токо потеплеет попробую прицепить еще такое же чудо но на другой спутник
если у когото есть инфа как в нашем городе словить западные спутники скинте на форум заранее бладарю...

[asdfg]

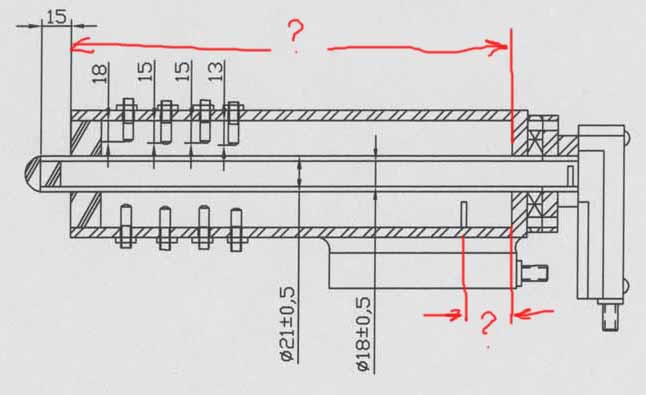

А вот что-то тут я не нашел упоминания о на мой взгляд суoественной детали. На чертеже оптомода на конце Ku такой набалдашник. И его что-то никто не скопировал. А вообще это линза. Это вместо рупора на Ku.

[Спок]

Да не моя эта конструкция!!!
Просто разместил несколько картинок и на авторство не претендую...

А то, ишшо найдутся "правообладатели"... засудют...




Мне достаточно что у меня РАБОТАЕТ....

_________________
Всем удачного приема!!!

[J.Forfun]

[Palych]

Вчера провёл приятный вечерок за изготовлением очередного "уродца" С+Ку. Предыдущий был изготовлен из С и Ку - конвертора для оффсетной тарели на 96,5*. Совмещение было простым, т.к. трубка удобно вставлялась в кольцо облучателя. Данное совмещение проведено с Ку - конвертором для прямофокусной тарели Pauxis PX 2300 на Ямал 90*. Вот он раздетый:

Далее по описанному выше принципу вставлена трубка-волновод, но без полного спиливания задней стенки С-конвертора. Т.к. задняя стенка играет важную роль в образовании нулевой волны! Вставка облучателя в "тыл" конвертора, очевидно приведёт к потере сигнала, по этому отказался от этого варианта. А также стал вопрос в соединении Ку-конвертора с волноводом. Вариантов было много, но в конце выбрал "гениальную" идею - муфта из трубки того же диаметра распиленная поперёк. Соединение оказалось довольно жёстким и удобным для настройки - вращение Ку-конвертора! После настройки герметизация селиконом - в случае необходимости нетрудно будет разобрать изделие. Штатная пластина распилена и вставлена по местам, волновод покрыт скотчем для исключения короткого замыкания зондов на корпус! Был печальный опыт - убил таким образом С-конвертор! В дальнейшем хочу попробывать штыревой деполяризатор.
Трудность была в распиливании директора (поперечного штыря)! Понял того зека, который пилкой перепиливает решётку в тюрьме! Директор запресован только с одной стороны, вторая свободна, капля клея типа "СУПЕРКЛЕЙ" зафиксировала её намертво!
Волновод полировался как с наружи так и внутри!
Писал я как-то про волновод из металло-пластиковой трубки - не смог найти трубку подходящего внутреннего диаметра, а он должен быть от 18 до 20мм.




_________________
Palych
OpenBox X-600, Openbox X-820 CI = 96.5E Ku; 90E(f) С+Ku; 80E Кu; 75 E Кu; + 36E Ku

[veterok]

А вот у меня на столе професиональное решение от PBI

Вот тут бы и задуматься,кто у кого идею утянул!
Скорее бы выходные!
На крышу!
_________________
1.8m(90E- С+Ku), 0,9m(80Е- Ku ), 0,45m(128E-Ku), 1.8 (?)
Twinhan1025 - SS2 - Topfield 4100 - Arion 1700 - PBI1000

[Николайй]

тестировал я это дело
от PBI
ничего хорошего
одно только приимущество стоят на одной оси

к стати у Palych более лучшее решение

[Oleg_R]

2Егор.
А на каких спутниках тестировал, и какие результаты?
Я пару дней назад такое-же "чудо" сотворил, только вместо PBI Svec поставил.
Тестировал его на Супрале 1,2 сравнивал с такими-же конвертерами, только не совмещенными.
Вот что получилось:
96,5Е сигнал не упал
90Е - в Си упал на 30%, Ку на 10%
75Е - Ку нормальный,
80Е - сигнала нет .
Хочу пробовать с другими конвертерами, чтобы PBI не сверлить хотелось бы знать твои результаты

[NATASHA]

Добрый вечер!
У меня такая проблема вышла, я все сделала как описанно выше

установила 96,5 градусов, С показывает также как и показывал а, Ку диапазон не показывает, вродибы все в настройках правильно, Универсал установила, трансплордер ввела, а в итоге сигнал есть а качество 0%
А вот мой корпус 180 см два дня назад

Подскажите пожалуйста почему не показывает у меня Ку диапазон,
Живу в Ташкенте,
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[KuricH]

Я приделал Ku сзади Сишного: Просто высверлил заднюю стенку у С, убрал пластину, снял защитную крышку у Ku и "вделал" Ku в С. Смотрю 96.5Е, 90Е и 80Е, вроде все показывает. И не приделывал по центру никакую трубку
А зачем вообще ставится трубка в центру от Ku
_________________
Мои координаты: Иркутск 52.21N 104.31E

[yuri_sh]

[NATASHA]

Да все это делала я сама, хотя какая разница кто делал, лучше подскажите мою ошибку.
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[NATASHA]

Я крутила и без С-ного конвертера и тоже ни чего не показывает, подумала что если вставить Ку в С то будет показывать, в итоге тоже ни чего не получилось, проверила Ку конвертер на Хотбирд 13 гр. все показывает, начала опять на 96,5 крутить не получается на 90 не получается на 80 не получается ни какого качества, сигнал за 60% зашкаливает а качество 0, может у меня тюнер больной Pauxis 8822 мне говорили что он сигнал плохо ловит и им трудно что нибудь поймать (я 80 гр.С поймала без проблем, но я сделала Ку в С и ни чего не помогло. а подключала я и на прямую и через дисекью.
Блин что делать,
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[yuri_sh]

[NATASHA]

Ну так вот эту частоту я и ввела 11044 V 29800-3/4 телеканал домашний, и стс,
Я не поняла какого потока?
У меня "Сигнал" (это когда я подлючаю конвертрет то он сразу подскакивает до 70%, хоть в землю хоть в небо, все равно колеблится в районе 60-70%)
И еще "Качество" так вот так постоянно 0%, как ни крути!
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[KuricH]

[yuri_sh]

Скорость потока - 29800.
Не каждый тюнер может работать с этим потоком!!!

Шкала - "Сигнал" - это второстепенный показатель.
Основным является "Качество" - вот по нему и надо настраивать!!!

Успехов.
_________________
Нет недостижимых целей, есть цели непоставленные!!!
Супрал1,1; Супрал 0,9; Супрал 0,6. HTPC-VANTAGE HD 7100S - OPTICUM 9500 HD - 30W-90E.

[Manishka]

[NATASHA]

У меня с ресивером кажется все в порядке т.к. я смотрю на этом спутнике на С вот эту частоту 3920 R 29650-3/4 и скорость потока выше даже, а я проверяла конвертор устанавливала на Хотбирд все показывает, скорее всего надо будет немного вниз опустить может тогда появится, а руки у меня тресутся может из за этого не ловит в руках?
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[Manishka]

[NATASHA]

Если я возмусть двумя руками за конвертер то упаду, т.к. одной приходится держаться.
Кстати если я встану перед корпусом то я могу перекрыть своим телом качество сигнала?
_________________
Люблю мобильные вещи, а еще больше мобильных людей!

[Manishka]

[yuri_sh]

[KuricH]
