Советы бывалого "чайника" - архив

[альяно]

Если у вас есть линейный актюатор .... размером 18 дюймов и больше
но нет ПОЛЯРНОГО ПОДВЕСА ....

не беда !!!!

полярный подвес можно сделать из ....

самого актюатора !!!!!

____________________

Устанавливаем актюатор под углом наклона оси вращения
вот таким образом .....



... крепление хорошо видно вот здесь ...



при движении штока вниз ... за счет того, что один край
"краба" антенны зафиксирован - антенна начинает поворачиваться !!!!



Сектор разворота легко корректируется тальрепом который держит
краб !!!

ВСЁ ПРОСТО !!!! - работы на пару часов !!!!

[YURACCC]

Сы-прячь фотки, Ашот увидит, зарежет.
Не надо так с его подарком.

[альяно]

.... это не его подарок ....

это 18 дюймовый актюатор
который 3 года крутил мою
ДВУХметровку ... а теперь уже год лежит без дела ...
пусть немного поработает !!!

[z1812]

Достаточно оригинальное решение. Как насчет жесткости конструкции, устойчивости при ветре и нежелательных перекосов (переломов) при движении штока? Нагрузка, из фото понял, как положено - "на выдвижение-задвижение", радиальная (штоку) - присутствует? По фоткам вроде понятно, но живьем всеж наглядней. Поэтому и вопросы.

[альяно]

При движении штока - переломов нет в принципе !!!!

только тягу которая держит краб надо сделать на
шаровых опорах

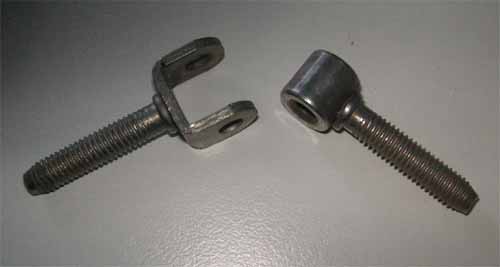

(у меня они по принципу кардана - вот на таких петлях )



поэтому есть небольшой люфт ...

этот узел требует доработки (куплю шаровые - переделаю)

я думаю люфта не будет совсем !!!!

Для антенны 60-90 см - конструкция абсолютно рабочая
я её гоняю второй день и очень доволен ...

наверное оставлю на зиму ... для антенны 60 см ....

_________________________________

Конечно для большей жесткости - надо бы поставить актюатор штоком вверх,
но тогда нужна насадка-изгиб ....
иначе на широте Москвы антенна начиная с 90 см упрётся
нижним краем в ось вращения ...
... а изгиб это уже НЕ ТО ...
тут вся соль в простоте конструкции !!!!!
