Тарель прямофокус 1,8 м китай СФЕЯ что-ли .Так вот просверлил С (PBI 1800) конвертор - дно не по центру, а аккурат на нолике. Вставил Ку(GT-ST40 офсет) с трубкой (от швабры ручка) сначала длина трубки была около 40 см. Думаю фокус поймаю потом обрежу. В итоге - первое : еле ловит Ку, если конец трубки втянуть внутрь С а С оттянуть от тарелки вровень с облучателем , то сигнал Ку стаёт лучше (на 90Е ямал) на SS2 - 45,
правда С без пластины не ловит - 28 на всех. А когда отодвинеш С то он и без Ку не ловит Дилемма.Вот я и думаю а длину трубки точно надо отмерять ? А сколько см от дна Ку или от штыря . Кратную какой волне. Т.к. трубка на 20 мм внутр. И ещё вопрос, сколько мм должно быть между срезом С конв и облучателем (какой его частью) в идеале. А вдруг облучатель в неправильном фокусе находится. А регулировать приходится обычно конвертор.
Я распилил пластину посередине(чтобы трубка проходила. Без Ку с трубкой сигнал упал процентов на 40 в среднем, а с Ку еще на 15. В итоге ловится 65 проц от всех С транспондеров. и 50 проц от Ку уровень на грани 29 только Радуга 50. Сейчас срез от трубки на 2 см внутри от среза С.

[J.Forfun]

Вы хоть немного понимаете что вы делаете сверля, пиля, двигая туда-сюда ручку от швабры и "ловя правильный хвокус"? Причино-следственные связи как нибудь представляете? Даже гвоздь забить - и то нужен либо опыт либо знание законов физики....
Хоть догадываетесь, что система , которую вы пытаетесь заставить работать - неправильная со всех сторон? Коэффициент потерь оцениваете?
Те проценты которые вы получили - возможно максимум максиморум после того как вы испортили два конвертера.
_________________
The fish does not think. Because...

[cypok]

А зачем так злобно ?? Я отлично отдаю себе отчёт что я испортил а что нет .
Я просто хотел узнать параметры этой волновой физики для конкретных размеров и допусков в китайской аппаратуре.

[Comanche]

[cypok]

Я тоже всё прочитал , поэтому и решил попробовать. Вот остался вопрос о выжимании максимума сигнала , потому что я подозреваю что эти комплекты делаются на глазок и параметры у них не совпадают. В частности крепёж облучателя. Я думаю что лучше будет удлинить С конвертер и вставить загнутую трубку до деполяризатора. Как на оффсетных проектах описаных на этом форуме. Весь вопрос о влиянии длины волновода на сигнал.

[J.Forfun]

cypok

[cypok]

Вот :

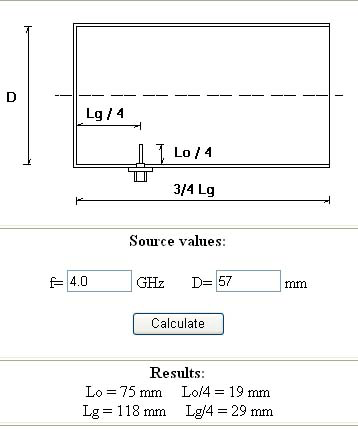

http://www.pic.alyno.ru/pat4/konv_004.gif
почему именно 4 Мгц ?
А для Ку сколько брать
Значит волновод надо удлинять кратно полуволне ? или целой ?
