Для начала - к примеру как это делают в америках - обрезают облучатель стандартного Ку- конвертера по самое "не хочу", до волновода и насаживают на него рупор такой - себе, с маааленьким раскрывом. О размерах в тексте ничего не говорится.... Но мы... это... рассчитаем....


_________________
The fish does not think. Because...

[J.Forfun]

А вот - как это делали у нас в прошлом столетии - рисунок из журнала "Радио" за 1992г, статья Ботвинова - чертеж облучателя с волноводом для Ку-диапазона для прямофокусной тарелки. Автор советует паять из латуни или меди, я бы посоветовал выточить - красивее, надежнее и лучше


_________________
The fish does not think. Because...

[альяно]

Москва "завалена" конвертерами INVERTO
(разброс цен от 250 до 450 руб)




Решил купить попробовать ....
Заинтересовало меня в нем прежде всего МАЛЫЕ РАЗМЕРЫ

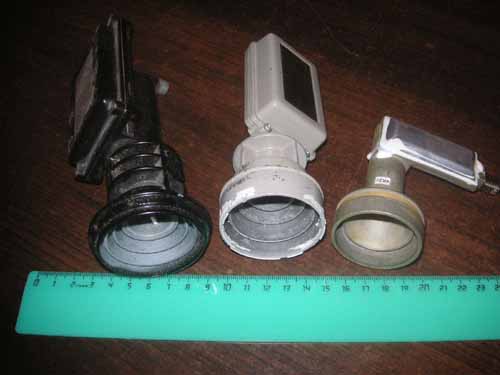

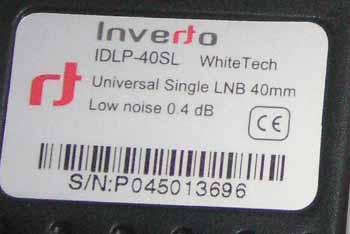

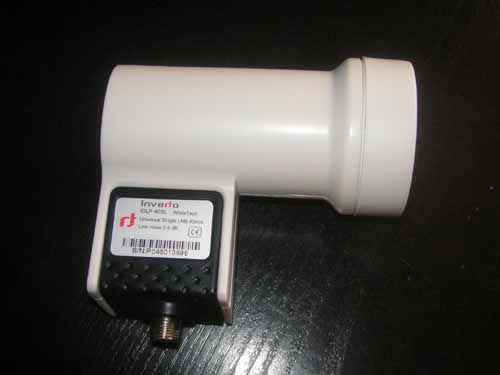

самый правый на фото - это INVERTO IDLP-40SL - без одежды ...



Это очень удобно для монтажа БЛИЗКИХ МУЛЬТИФИДОВ ....



Максимальный ДИАМЕТР облучателя всего 42 мм

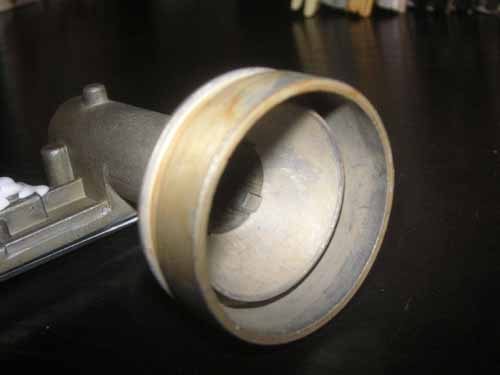

..... ну и конечно меня очень заинтересовал РУПОР с БАНКОЙ
http://www.alyno.ru/old-forum/viewtopic.php?p=4443#4443



Буду пробовать - если что-то будет интересное НАПИШУ

[J.Forfun]

Я много раз думал об этом и вот мое ИМХО:
Рупор с ВЫСТУПАЮЩЕЙ "банкой" (1) и "банкой "ЗАПОДЛИЦО" (2) рассчитываются по-разному !
(1) - упрощенная модификация ступенчатого рупора, разработанного и патентованного фирмой CHAPARRAL - и мы пока не знаем как его рассчитывать... - только опыты.
(2) - обычный рупор с дроссельным высотой л/4 кольцом, предотвращающим "вытеканию" энергии в заднюю полусферу.
_________________
The fish does not think. Because...

[альяно]

СОГЛАСЕН ...

[J.Forfun]

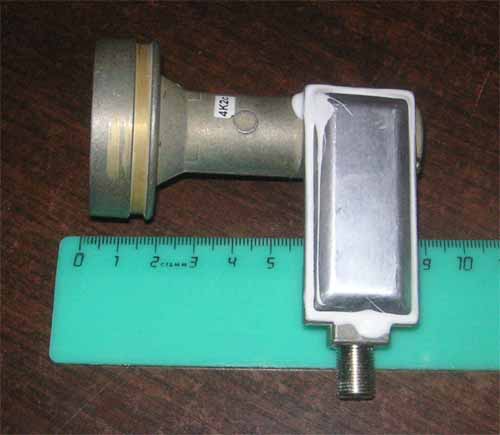

Вот еще экземпляр фабричного Ку-конвертера для прямофокуса
