Имеется проблема: есть конвертер Inverto IDL-23FSB под фланец
(0,4db, универсальный), но нет облучателя (и купить в настоящее время не представляется возможным), нужно ли что-нибудь дорабатывать и из чего можно сделать облучатель для приема 96,5Е на тарелку 165см в мультифиде к 90Е?
Еще есть Си голова дополнительная - пока стоит на 80Е, точно не решил куда бы ее насовсем приладить, может как нибудь склеить все это дело?
Чтал про медные уголки, но у нас в деревне медью никто не балуется, читал про трубку в волноводе, но не понял как она проходит насквозь (по оси?) если там стоит штырь?
Будет ли эффект если просто просверлить отверстие ф18мм и приладить ковертор Ку к Си
Вообще хотелось бы в идеале этот ковертор присобачить к Ямалу.
Спасибо за внимание!

[Спок]

Добрый день!!!

Алексей. извините меня пожалуйста, но зачем заводить "новую" тему, если она уже обсуждается?
Ведь это и Вам, в том числе, неудобно. читать все по "кусочкам".
На той же странице, строкой выше обсуждают, "что делать с конверторами" и еще - КАК делать. (Совмещение Ku и C ...)Поддержите разговор там.

Надеюсь не обидетесь за это пожелание
просто не хочется писать Вам то, что я только что разместил там.
_________________
Всем удачного приема!!!

[Алексей]

Вообщето совмещение Ку и Си был не единственный вопрос, который я задал. Это я уже для кучи задал.
А вообще был вопрос: Возможен ли прием на фланцевый конвертер (Ку) без облучателя (и, получается без волновода)?
Если нет, то из чего (и КАК) можно его сделать?

[альяно]

Прием на флянцевый конвертер Ku диапазона
возможен вообще без волновода ... только при очень сильном сигнале
(в Москве это 36е и ещё некоторые спутники)

простейший волновод можно сделать из медных фидингов ...
(облучатель - воронку можно сделать по образцу
С-диапазонного облучателя воронки)

посмотрите в поиске ... на слово "фидинг" ...

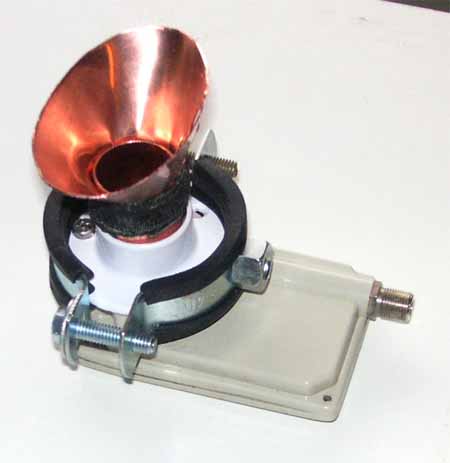

В качестве примера даю фотографию
флянцевого конвертера с облучателем специальной формы
(это я делал для "сильно смещенного" мультифида)

[Виктор]

Доброе время суток
Прочитав топик,понял твою проблему хотя отсутствует одна деталь - тип "тарелки" но судя по фланцевому конвертору то может быть - прямофокус или я ошибаюся,ну да ладно там сам разберешься.
Можно сделать так - трубка от раскладушки фвнутренний 18мм меньше нельзя- (побьют нас тут ученые; как говарил Альяно радиоволна не влезет), кусок текстолита и делаешь свой фланец,все занимает минут 40 творческой работы. Далее возможны варианты;
1 делаешь сам облучатель из пакета или жести,меди и т.д
2 берешь старый конвертор Ku диапазона от НТВ+ и отпиливаешь, потом все это собираешь на клей,хомут и т.д. на что способна твоя творческая фантазия и финансы, дальше на крышу проверять творение рук человеческих и полета мысли(лирика и ничего общего не имеет с техникой, за исключением плясок с бубнами возле тазика)
Удачи

[Алексей]

Тарелка прямофокусная 165см Супрал (F/D=0.4)

Вопрос возник такой: Какая должна быть длина трубки хотя, если не критично - хотя бы минимальная?

И еще один: как я понял, облучатель (рупор) надо делать с углом около 120 град?

И его длина? Везде про Си написано (там 60мм), а для Ку нет.
Я понимаю примерно в 3 раза меньше что-ли?

[Виктор]

Доброе время суток
Точно такое чудо стоит у меня -длина волновода под фланец где то 55 мм т.е трубка 18 внутренний, потом облучатель 60 мм наружный рупор с кольцами, все. Раскрыв облучателя под прямофокус 90 грд а не 120грд -оффсет
Удачи

[альяно]

Длина трубки (волновода) очень важна
её можно расчитать
(расчет точно такой же как и в С- диапазоне
только длина волны другая)
её можно подобрать
сделав "раздвижной волновод" - вставив трубку в трубку
и подобрав длинну по максимуиу сигнала

длина рупора как и в С-диапазоне НЕ КРИТИЧНА ...

геометрический раскрыв рупора в Ku диапазоне
должен быть равен раскрыву антенны ....

Если интересует , то у меня есть две "технологии"
"а-ля альяно"
для пристыковки трубки к флянцевому конвертеру

Могу описать ????

[J.Forfun]

[альяно]

Для опытов с конвертерами Ku - диапазона

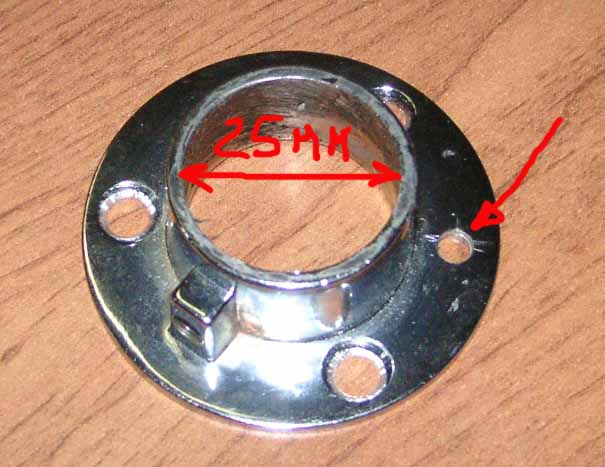

очень удобно использовать вот такие фитинги
для соединения медных труб

особенно подходит трубка наружным диаметром 22 мм
и наружным диаметром 24 мм





Для крепления трубок к флянцевому конвертеру
я использовал два варианта ....

ПЕРВЫЙ ВАРИАНТ - "рабоче-крестьянский"

В любом строительном магазине покупаете

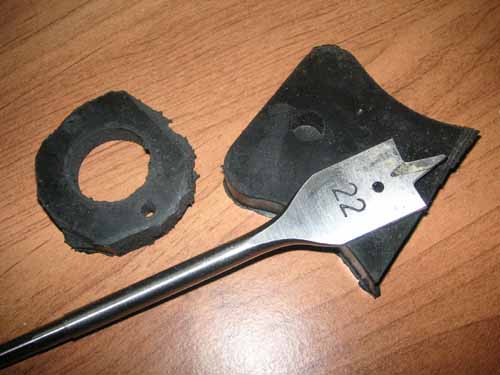

РЕЗИНОВЫЙ ШПАТЕЛЬ - эта такая штука из толстой резины (7-8 мм)
они бывают разных размеров - стОят 10-20 рублей ...

Кстати из него можно сделать и ДЕПОЛЯРИЗАЦИОННУЮ ПЛАСТИНУ

из этого ШПАТЕЛЯ обычными ножницами вырезаете
круг в размер флянца ... и перьевым сверлом
высверливаете отвертие нужного диаметра ...

Отверстие сверлится ОЧЕНЬ ЛЕГКО получается ровным
и ОЧЕНЬ плотно прижимает трубку к флянцу

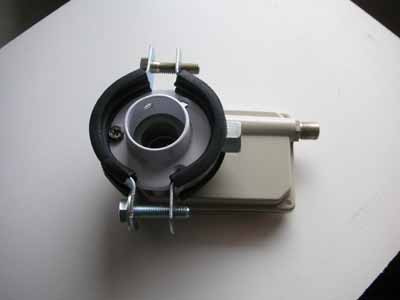

ВТОРОЙ ВАРИАНТ - "эстетский"

Покупаете держатель трубы для платеного шкафа (цена 25 руб)
делаете дополнительное отверстие ... и привинчиваете
ЭТО к конвертеру ... на трубку необходимо наматать
пару витков изоленты для жесткости .....





Могу описать несколько интересных опытов
поставленных с помощью этого ОБОРУДОВАНИЯ ...
