J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
 Добавлено: Ср Апр 06, 2005 9:07 am Заголовок сообщения: |
 |
|
| veterok писал(а): |
что же тогда я сделал не правильно?
помогите решить проблему,пожалуйста |
У меня калькулятор синусы считает по другому:
0,255
------------
Отправка сбойнула
_________________
The fish does not think. Because...
Последний раз редактировалось: J.Forfun (Ср Апр 06, 2005 9:22 am), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
 |
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Ср Апр 06, 2005 9:10 am Заголовок сообщения: |
|
|
и у меня ....
sin (14.75)=0,254601948205528 |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Ср Апр 06, 2005 9:12 am Заголовок сообщения: |
|
|
| veterok писал(а): |
что же тогда я сделал не правильно?
помогите решить проблему,пожалуйста |
У меня калькулятор синусы считает по другому:
0,255
0,157
Фото не вижу.
Если Ямал у тебя в центре то Азиасат должен быть у тебя с западной стороны и ниже. И наоборот.
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
veterok
свой
Зарегистрирован: 27.01.2005
Сообщения: 68
Откуда: 46.39N, 142.48E
|
| Добавлено: Ср Апр 06, 2005 9:55 am Заголовок сообщения: |
|
|
вот http://www.chit.ru/sat/maket.jpg здесь моя картинка.
Подскажите,как правильно расположить второй конвертор ( Ямал в центре),
если смотреть на антенну со стороны конвертеров?
_________________
1.8m(90E- С+Ku), 0,9m(80Е- Ku ), 0,45m(128E-Ku), 1.8 (?)
Twinhan1025 - SS2 - Topfield 4100 - Arion 1700 - PBI1000
Последний раз редактировалось: veterok (Сб Июл 16, 2005 6:43 pm), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Алексей
новый
Зарегистрирован: 10.01.2005
Сообщения: 18
Откуда: Якутск 129Е 62N
|
| Добавлено: Чт Апр 07, 2005 12:20 am Заголовок сообщения: |
|
|
| Примерно правильно, но чуток подальше, у меня волновод 96,5 стоит вплотную к кольцам 90, следовательно 105,5 будет немного подальше. И надо убрать пластину, да и настраиваться вообще вручную, потому что у меня с расчетами почему-то не получалось, все равно в другом месте (чем по расчету) оказывалось |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Чт Апр 07, 2005 9:01 am Заголовок сообщения: |
|
|
| Цитата: | Подскажите,как правильно расположить второй конвертор ( Ямал в центре),
если смотреть на антенну со стороны конвертеров? |
расположение правильное, умножь на правильные синусы....[/quote]
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Пт Апр 08, 2005 8:30 pm Заголовок сообщения: |
|
|
В связи с ушедшими "в расход" на С-конвертер 2-х фирменных креплений мультифида МАБО, решил заменить их самодельным (я не профессиональный установщик, дополнительную тарелку и мультифиды купил только для экспериментов, и сдавать это добро надо ) причем ходовой в моих краях мультифид 13Е-5Е-4W решил сделать "втемную" или в "холодную", для себя эту операцию я назвал ХОЛОДНЫЙ МУЛЬТИФИД . Идея такая: рассчитать все по науке ... и посмотреть что получится... Начальная стадия такова
На фото я надеюсь видно: самодельная стальная пластина, U-образные хомуты с резьбой M5 и ОПТИЧЕСКИЙ ПРИЦЕЛ
Как любит говорить наш уважаемый модератор,
ПРОДОЛЖЕНИЕ СЛЕДУЕТ....
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Пт Апр 08, 2005 9:11 pm Заголовок сообщения: |
|
|
Очень интересно ...
ЖДЕМ РЕЗУЛЬТАТОВ ...
я думаю с таким ОПТИЧЕСКИМ ПРИЦЕЛОМ ... промаха НЕ БУДЕТ |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Вс Апр 10, 2005 1:28 pm Заголовок сообщения: |
|
|
Операция "ХОЛОДНЫЙ МУЛЬТИФИД" Продолжение.
Итак, все было выставлено cогласно расчетам по следующим данным:
F=46см (МАБО 0,9)
Центральный спутник 0: Сириус 4,8Е
Боковой 1: ХБ 13,0Е
Боковой 2: Амос 4,0W
Разность азимутов:
0-1: 9,6 гр. sin(9,6)=0,167 смещение по горизонтали 7,7см
0-2: 9,8 гр. sin=0,17 смещение по горизонтали 7,8см
Разность углов возвышения:
0-1: 3,4гр. sin=0,059 смещение по вертикали 2,7см
0-2: 4,7гр. sin=0,082 смещение по вертикали 3,8см
Настроился на центральный спутник, боковые также видны, но требуют регулировки...
Регулирую по максимуму...
Получаю...
0-1: по горизонтали 9,0см
0-2: по горизонтали 9,5см
0-1: по вертикали 3,5см
0-2: по вертикали 4,5см
Где ошибка?
Пробую подставить в формулу расчета вместо F=46см НЕКУЮ ВЕЛИЧИНУ А=56см
Подставляем и рассчитываем еще раз:
0-1: по горизонтали 9,3см
0-2: по горизонтали 9,5см
0-1: по вертикали 3,3см
0-2: по вертикали 4,6см
Очень близко к практическим результатам....
Как вы думаете, откуда я взял и подставил 56см ???
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Вс Апр 10, 2005 3:27 pm Заголовок сообщения: |
|
|

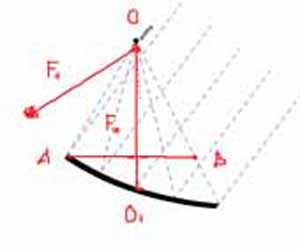

| .... это растояние от центрального конвертера ... до центра оффсета .... там где у тебя перекрестие ... |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Вс Апр 10, 2005 4:08 pm Заголовок сообщения: |
|
|
Теперь под это дело нужно подогнать ТЕОРИЮ....
А у меня ее пока нет.
А глупости о "фокусном расстоянии" ОФФСЕТА писать не хочется....
Вот сижу сейчас и думаю - какой у моей МАБО f/D.....
0,56 или 0,7
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Вс Апр 10, 2005 4:22 pm Заголовок сообщения: |
|
|
Почему подогнать ???
Я всегда говорил, что для оффсетной антенны
при расчете многих характеристик надо использовать
именно растояние от конвертера до центра оффсета ?
а не фокусное растояние !!!!!
http://www.alyno.ru/old-forum/viewtopic.php?p=1593#1593
НАДО внести "поправки" в главу про МУЛЬТИФИД,
и указать, при расчете мультифида на для оффсетной антенне,
в ВОЛШЕБНУЮ формулу имени J.Forfun'a
надо подставлять именно это растояние ...
Последний раз редактировалось: альяно (Чт Апр 06, 2006 1:35 pm), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Вс Апр 10, 2005 4:37 pm Заголовок сообщения: |
|
|
| альяно писал(а): |
НАДО внести "поправки" в главу про МУЛЬТИФИД,
и указать, при расчете мультифида на для оффсетной антенне,
в формулу надо подставлять именно это растояние ...
|
Надо, поскольку ЭТО работает
я посмотрел по ссылке - там тоже теории мало... В принципе я согласен, но хочу рахзобраться для себя, почему ??? Где теория?
Почему разаработчики комплексной системы "конвертер-зеркало" направили ОПТИЧЕСКИЙ ПРИЦЕЛ в какую-то точку ниже пересечения осей вырезки ? Это где такие расчеты?
Думаеется, расчетов там просто не было - практикой искали КОМПРОМИСС между направленнием "прицела" в истинный фокус и недооблучением по площади....
Так игде бедному крестьянину фокус брать?
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Вс Апр 10, 2005 5:11 pm Заголовок сообщения: |
|
|
А... Семен Семыныч..
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
Utug
новый
Зарегистрирован: 05.05.2005
Сообщения: 16
Откуда: Казахстан, Алматы
|
| Добавлено: Чт Май 05, 2005 3:55 pm Заголовок сообщения: |
|
|
| альяно писал(а): |
А как быть если конвертеров больше четырёх ????
ПРОДОЛЖЕНИЕ СЛЕДУЕТ ................ |
Прочитал практически все что можно, большое спасибо вам Альяно !
Все понятно и наглядно
Осталось непонятным для меня одна (пока) штука, а именно как больше 4-х головок подключить, т.к. дисеки имхо бувают тока с 4-мя входами.  А я планирую купить есче одну тарель, и еще поймать пару тройку спутников, куда их втыкать придется ? И так уже все 4-ре дырки заняты (будут) , завтра последнюю займу спутником LMI.
ЗЫ
т.е. ждемс продолжения  |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Чт Май 05, 2005 4:30 pm Заголовок сообщения: |
|
|
Если у Вашего DiSEqC "..... все 4-ре дырки заняты ....."
то надо взять Второй DiSEqC - и у Вас появится возможность
подключить еще 4 спутника ....
А коммутировать ДВА выхода (с первого DiSEqC и со второго DiSEqC )
можно с помощью фабричного
или самодельного
коммутатора 0/12 вольт ..... у которого при 0в работает один вход
а при 12в - другой ....
А ещё можно использовать DiSEqC - с 10 входами ....
Такое устройство программируется по протоколу DiSEqC 1.2
(как мотор)
Удачи .... |
|
| Вернуться к началу |
|
|
Utug
новый
Зарегистрирован: 05.05.2005
Сообщения: 16
Откуда: Казахстан, Алматы
|
| Добавлено: Пт Май 06, 2005 8:48 am Заголовок сообщения: |
|
|
Спасибо Альяно !
А где включать в настройках ресивера 12 в, в настройках каждого спутника, т.е. у 4-х спутников указать 0в у других 4-х 12в ? Просто ресивера нет под рукой
А теперь про этот переключатель. К нему еще отдельный второй провод подходит от ресивера чтоли ? Интересно на моем Чангхонге есть такой выход 0/12в.... |
|
| Вернуться к началу |
|
|
Palych
свой
Зарегистрирован: 25.04.2005
Сообщения: 27
|
| Добавлено: Пт Май 06, 2005 9:21 am Заголовок сообщения: |
|
|
Вот такой мультифид есть у меня.
96,5=С+Ку, 90=С, ЛМИ1=Ку.
 |
|
| Вернуться к началу |
|
|
Utug
новый
Зарегистрирован: 05.05.2005
Сообщения: 16
Откуда: Казахстан, Алматы
|
| Добавлено: Пт Май 06, 2005 1:13 pm Заголовок сообщения: |
|
|
Для Palych
А можно попобробнее про двойную головку, давно хочу такую смастереить, как то боязно, никто не может толком объяснить только фотки показывают.
Я так понимаю, если Кушная голова находится позади Сишной, то получается такой прикол. У теья Експрес (96.5) в Си диапозоне транслирует круговую поляризацию, а в Ку диапозоне линейную, так что получается, деполяризационная пластина в Сишной голове не мешает линейному приему Ку-головки ? |
|
| Вернуться к началу |
|
|
Спок
админ
Зарегистрирован: 19.02.2005
Сообщения: 1721
Откуда: Omsk region 54.54.47 с.ш. 71.16.26 в.д.
|
| Добавлено: Пт Май 06, 2005 1:29 pm Заголовок сообщения: |
|
|
Уважаемый Utug!
Прямо на этой странице об этом есть целая тема не на одну страницу.
Прямо так и называется - Совмещение С и Ku конвертеров в одном корпусе.
Если не судьба увидеть так, можете попасть прямо отсюда...
http://www.alyno.ru/old-forum/viewtopic.php?t=172
_________________
Всем удачного приема!!! |
|
| Вернуться к началу |
|
|
nina
новый
Зарегистрирован: 08.05.2005
Сообщения: 16
|
| Добавлено: Вс Май 08, 2005 3:09 pm Заголовок сообщения: |
|
|
| Ребята помогите настроить мультифид У меня тарелка 1.30 офсет Активный конвертер стоит на 42 градуса , хочу добавить 53 градуса Уже неделю кручу а все бесполезно . Рассчитайте мне пожайлуста кто-нибудь куда этот долбанный конвертер должен смотреть. Я из волгограда !!! HELPPPPPPPPPP!!!! помогите даме . Вроде все смотрю читаю внимательно весь форум а все как до жирафа !! Если можно графически изобразите PLIIIIIIIIIIZ |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Вс Май 08, 2005 4:28 pm Заголовок сообщения: |
|
|
Эх nina .....
Вы много смотрите на Таню Хейдс ... а надо книжки читать ....
или хотя бы ЭТОТ форум ....
Сообщите какая у вас антенна (марка) или хотя бы
какое растояние от центрального конвертера до зеркала ...
Без этого не расчитать ..... |
|
| Вернуться к началу |
|
|
nina
новый
Зарегистрирован: 08.05.2005
Сообщения: 16
|
| Добавлено: Вс Май 08, 2005 5:31 pm Заголовок сообщения: |
|
|
| Уважаемый АЛЬЯНО тарелка - офсет 1,30. До зеркала расстояние около 70сантиметров. Форум читаю, только с синусами проблема!!! То ли я не правильно считаю, или конвертор не туда смотрит. СПАСИБО что откликнулся!!!!!!!!! |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Вс Май 08, 2005 6:00 pm Заголовок сообщения: |
|
|
Волгоград
Географическая широта: 48°48'
Географическая долгота: 44°28'
Находим угловое "растояние" между спутниками 53е и 42е

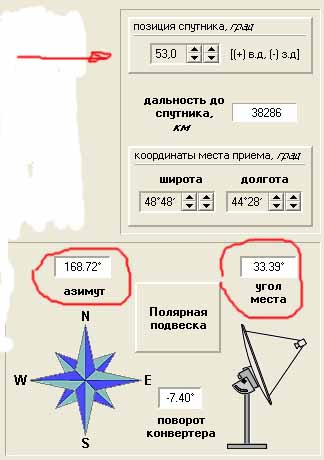

Для этого программой SATTV расчитываем
азимут и угол возвышения для спутника 42е
и для спутника 53е
Находим разницу в азимутах
183.28-167.72=14.56
Находим синус 14.56
sin(14,56)=0.251

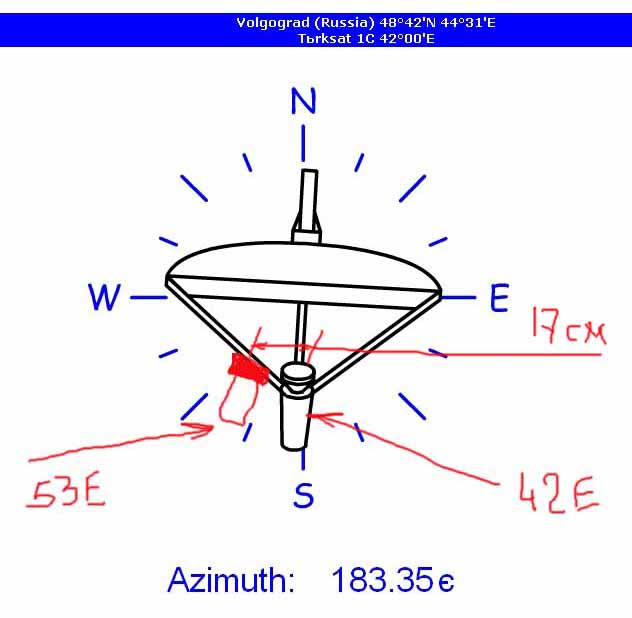

Умножаем 70 см на 0.251 получаем 17.57 см
Это и есть "смещение" бокового конвертера от центрального ....
Подробности установки
ЗАВТРА ....
Последний раз редактировалось: альяно (Чт Апр 06, 2006 1:36 pm), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Пн Май 09, 2005 9:22 am Заголовок сообщения: |
|
|
Последний раз редактировалось: альяно (Чт Апр 06, 2006 1:36 pm), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
Zeon
свой
Зарегистрирован: 14.01.2005
Сообщения: 48
Откуда: Братск
|
| Добавлено: Пн Май 09, 2005 5:00 pm Заголовок сообщения: |
|
|
| Цитата: | | То ли я не правильно считаю, или конвертор не туда смотрит |
Не знаю как насчет счета, но принимаю во внимание Вашу авантуру, ЕСНО не туда
А мултифид по моим расчетам располагается так:
Волгорад
Широта - 48,710313
Долгота - 44,483594
1. Расстояние между центрами конверторов 158 мм
2. Выше центрального на 8,4 мм
++++++++++++
С уважением, Zeon
Последний раз редактировалось: Zeon (Вт Май 10, 2005 1:42 am), всего редактировалось 1 раз |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Пн Май 09, 2005 5:07 pm Заголовок сообщения: |
|
|
Zeon - я конечно особенно не проверял ....
но где я "потерял" ДВА сантиметра ???
Или у меня "синус другой системы" ???? |
|
| Вернуться к началу |
|
|
Zeon
свой
Зарегистрирован: 14.01.2005
Сообщения: 48
Откуда: Братск
|
| Добавлено: Пн Май 09, 2005 5:12 pm Заголовок сообщения: |
|
|
У нас азимут оказался различным, в следствии различий координат
Волгограда. |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Пн Май 09, 2005 5:23 pm Заголовок сообщения: |
|
|
Такого не может быть ....
Координаты Волгограда я взял отсюда
http://www.mojgorod.ru/volgorad_obl/volgograd/index.html
Они указаны в ГРАДУСАХ и МИНУТАХ ...
Волгоград
Географическая широта: 48°48'
Географическая долгота: 44°28'
Именно в градусах и минутах "просит" подставлять координаты
и программа SATTV
Что я и сделал (и дал скриншоты)
У тебя координаты практически такие же только
в градусах и десятых (сотых) градуса ....
Волгоград
Широта - 48,710313
Долгота - 44,483594
Из-за этого, ... 2 см на мультифиде не "набежит" !!!!!!
 |
|
| Вернуться к началу |
|
|
Zeon
свой
Зарегистрирован: 14.01.2005
Сообщения: 48
Откуда: Братск
|
| Добавлено: Вт Май 10, 2005 2:58 am Заголовок сообщения: |
|
|
| Цитата: | | Из-за этого, ... 2 см на мультифиде не "набежит" !!!!!! |
Железно, не набежит.
Не знаю в чем причина.
Разные методы подсчета.
Но по любому, лучший способ проверить это практически
настроить мультифид и измерить.
Так что жду ответа хозяина/хозяйки.
++++ Попутно возник вопрос. ++++
Так как я с офсетными антеннами мало имею дело, но
откуда взялся супрал 1,3 с фокусным расстоянием 700 мм
М0жет быть скорее всего Супрал 1,2 м с F = 600 мм
Тогда и расстояния в мультифиде иные
1. 135 мм
2. 7,2 мм
+++++++++
С уважением, Zeon
 |
|
| Вернуться к началу |
|
|
альяно
____________
Зарегистрирован: 16.11.2004
Сообщения: 28151
|
| Добавлено: Вт Май 10, 2005 8:19 am Заголовок сообщения: |
|
|
| Zeon писал(а): |
Разные методы подсчета.
|
.... изложите свой метод ....
____________________________________________
P.S.
Попутно замечу, что у оффсетных антенн для расчета
мультифида необходимо использовать
растояние от конвертера до зеркала
(а не фокусное растояние "базового параболоида) ....
http://www.alyno.ru/old-forum/viewtopic.php?p=5002#5002
вот потому и 70 см
и ещё .....
конвертер на 53е должен стоять чуть ВЫШЕ центрального
а не НИЖЕ ...
Это чтобы nina совсем не запуталась .....
|
|
| Вернуться к началу |
|
|
Zeon
свой
Зарегистрирован: 14.01.2005
Сообщения: 48
Откуда: Братск
|
| Добавлено: Вт Май 10, 2005 12:11 pm Заголовок сообщения: |
|
|
| Цитата: | | изложите свой метод .... |
К своему стыду, с формулами и таблицами Брадиса, я уже лет 10
не пользуюсь.
Так сказать, тупо вбиваю данные в прогу SMW link v,2
и получаю результат.
Возможно, у проги есть, как говорил Глеб "глюконафты".
Но это не ко мне.
Полагаю, что для приблизных вычислений ёЁ за глаза.
ХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ
С "попутным" замечанием, согласен на все сто.
Но тогда расчетное расстояние будет не 700 мм, а более.
Думаю, что будет правильно подождать результатов установки
мультифида. А затем сделать ОРГ_выводы.
++++++++++++++++
С уважением, Zeon |
|
| Вернуться к началу |
|
|
nina
новый
Зарегистрирован: 08.05.2005
Сообщения: 16
|
| Добавлено: Пт Май 13, 2005 6:01 pm Заголовок сообщения: |
|
|
Уважаемый Альяно и Зеон на сегодняшний день все старания по настройке Мультифида результатов пока не дает. !!!!!!  Не могу попасть на сигнал , несущая есть, более 60 процентов Руководствуюсь вашими ресунками и вычеслениями , но пока тщетно. Конвертер должен находится с права или с лева от основного если смотреть со стороны конверторов. Я так поняла что слева ПРАВИЛЬНО!!!!!!! |
|
| Вернуться к началу |
|
|
nina
новый
Зарегистрирован: 08.05.2005
Сообщения: 16
|
| Добавлено: Вс Май 15, 2005 8:47 am Заголовок сообщения: |
|
|
| Ура !!!!!!! Получилось Я настроила мультифид на 53 градуса . Сообщаю точные координаты расположения конверторов. 53 градуса относительно 42 по горизонтали =152мм , а по вертикали 53 выше на 5-6 мм. Смещение в лево -если смотреть с лицевой стороны . Спасибо всем кто мне оказал теоретичнскую помощь. Альяно -вам отдельное спасибо!!!!!!!! Теперь хочу настроить 16 градусов на этой-же антенне Скажите получится поймать или нет с технической точки зрения? С уважением . НИНА Буду ждать ответа |
|
| Вернуться к началу |
|
|
Небывалый чайник
новый
Зарегистрирован: 11.03.2005
Сообщения: 14
Откуда: Н.Новгород
|
| Добавлено: Вс Май 15, 2005 3:33 pm Заголовок сообщения: |
|
|
| альяно писал(а): | Из-за этого, ... 2 см на мультифиде не "набежит" !!!!!!
|
Альяно, не стоит на эти цифры обращать внимание и растраиваться из за 2 см.
У меня так вообще на 4 см. больше получилось
Точный расчет мультифида очень сложный, тем более с такими углами (более 14*).
_________________
Истина превыше всего ... |
|
| Вернуться к началу |
|
|
Небывалый чайник
новый
Зарегистрирован: 11.03.2005
Сообщения: 14
Откуда: Н.Новгород
|
| Добавлено: Вс Май 15, 2005 4:23 pm Заголовок сообщения: |
|
|
| nina писал(а): | | Сообщаю точные координаты расположения конверторов. 53 градуса относительно 42 по горизонтали =152мм , а по вертикали 53 выше на 5-6 мм. |
Расчетное растояние получается 604,6 мм.
| nina писал(а): | | Теперь хочу настроить 16 градусов на этой-же антенне |
По моему это сомнительное занятие, на 16 градусов сигнал неплохой но угол смещения выходит 32,5 градуса, а это очень много для такой антенны.
Доводилось принимать 36 градусов на 1,2 м. со смещением 26 градусов, сигнал получился как на 0,6 м.
В принципе, на 0,6 м. в Волгограде реально принять 16 градусов.
_________________
Истина превыше всего ... |
|
| Вернуться к началу |
|
|
Romm_Serg
новый
Зарегистрирован: 08.05.2005
Сообщения: 2
|
| Добавлено: Пн Май 16, 2005 4:45 pm Заголовок сообщения: |
|
|
Вопрос. Скажит примерно какие потери при подключении дисека переключателя 4в1.
А то я купил себе MNC дисек2 4в1 и потери составили к примеру на Ямале Си в фокусе и до дисека 40-43% с дисекам 28-31% почему не пойму. Ку-шная вроде без потерь. Правда на нем написано потери 3 дб. Может есть получше. Да и проверенные с SS2 и ProgDVB 4в1? |
|
| Вернуться к началу |
|
|
veterok
свой
Зарегистрирован: 27.01.2005
Сообщения: 68
Откуда: 46.39N, 142.48E
|
| Добавлено: Вт Май 17, 2005 2:50 pm Заголовок сообщения: |
|
|
И снова всем привет!
После некоторых мучений с расчетами,забросил я их!
И пошел,по чисто русскому пути - методом тыка!
в итоге получил вот это:
http://chit.ru/sat/01.jpg
Ну значит подключил я всё вот таким вот макаром:
http://chit.ru/sat/02.jpg
Всё работает!
Но только настроил всё я на ресивере!
А вот в ProgDVB туплю!
http://chit.ru/sat/03.jpg
Не будете ли так любезны помочь?
_________________
1.8m(90E- С+Ku), 0,9m(80Е- Ku ), 0,45m(128E-Ku), 1.8 (?)
Twinhan1025 - SS2 - Topfield 4100 - Arion 1700 - PBI1000 |
|
| Вернуться к началу |
|
|
Romm_Serg
новый
Зарегистрирован: 08.05.2005
Сообщения: 2
|
| Добавлено: Вт Май 17, 2005 4:43 pm Заголовок сообщения: |
|
|
| Если это дисек переключатель, то нужно выбрать конфикурацию 1.0 or 2.0 и выбрать 4 спутника и все. Да кстати а какие потери если один конвертор подключить сразу к SS2 или через дисек переключатель? |
|
| Вернуться к началу |
|
|
veterok
свой
Зарегистрирован: 27.01.2005
Сообщения: 68
Откуда: 46.39N, 142.48E
|
| Добавлено: Ср Май 18, 2005 3:40 am Заголовок сообщения: |
|
|
| Romm_Serg писал(а): | | Да кстати а какие потери если один конвертор подключить сразу к SS2 или через дисек переключатель? |
Я потерь не заметил. У меня,что напрямую,что через мультисвитч сигнал одикановый.
_________________
1.8m(90E- С+Ku), 0,9m(80Е- Ku ), 0,45m(128E-Ku), 1.8 (?)
Twinhan1025 - SS2 - Topfield 4100 - Arion 1700 - PBI1000 |
|
| Вернуться к началу |
|
|
veterok
свой
Зарегистрирован: 27.01.2005
Сообщения: 68
Откуда: 46.39N, 142.48E
|
| Добавлено: Ср Май 18, 2005 6:20 am Заголовок сообщения: |
|
|
| Skystar писал(а): |
6. Свойства ВСЕХ головок - Ку, со стандартными гетеродинами !!
- иначе в С никак не будет выдаваться сигнал 22кГц для переключения к "верхним" входам мультисвича !
|
У меня все головки С: Ямал С/H, Ямал С/V, Express11 C/V, AsiaSat2 C/V
Но я сделаю,как ты советуешь!( я сейчас на работе,тренируюсь )
у меня должно получиться так?
http://chit.ru/sat/04.jpg
_________________
1.8m(90E- С+Ku), 0,9m(80Е- Ku ), 0,45m(128E-Ku), 1.8 (?)
Twinhan1025 - SS2 - Topfield 4100 - Arion 1700 - PBI1000 |
|
| Вернуться к началу |
|
|
kv62
новый
Зарегистрирован: 18.05.2005
Сообщения: 1
|
| Добавлено: Ср Май 18, 2005 8:54 am Заголовок сообщения: |
|
|
Доброе время суток.
По расчетам для моей антенны смещение конверторов получилось:
по азимуту - 81,36 мм левее
по углу - 49,68 мм ниже.
Возник вопрос о применении этих величин на практике.
Вариант А:
По горизонтали от основного конвертора отмеряем 81,36 мм - азимут,
от конца этого отрезка отмеряем вниз 49,68 мм и получаем точку,
в которой нужно расположить центр второго конвертора.
Вариант В:
Отмеряем 81,36 мм влево - это будет центр второго конвертора и поворачиваем этот отрезок относительно центра основного конвертора до тех пор, пока центр ворого не окажется ниже первого на 49,68 мм,
как ранее в этом форуме изобразил на своем рисунке veterok.
 http://www.alyno.ru/old-forum/viewtopic.php?t=31&postdays=0&postorder=asc&start=45&sid=038b0fc5f3e836fe5ca0347fa7770d1c
В первом случае расстояния по горизонтали и ветикали соответствуют расчетным, но расстояние между центрами увеличивается.
Во втором случае расстояние между центрами соответствует расчетному смещению по азимуту, по углу не меняется, а вот расстояние влево уменьшится.
Какой из способов правильный? |
|
| Вернуться к началу |
|
|
J.Forfun
бывалый
Зарегистрирован: 20.11.2004
Сообщения: 300
Откуда: Nowhere
|
| Добавлено: Ср Май 18, 2005 9:29 am Заголовок сообщения: |
|
|
| kv62 писал(а): |
Какой из способов правильный? |
Если считал по Fxsina то ПО ГОРИЗОНТАЛИ.
_________________
The fish does not think. Because... |
|
| Вернуться к началу |
|
|
|
Каталог
Поиск
Фотоальбом
Интернет-магазин
Пользователи
Вход
